Warn Series G2 12 DC | Sähkövinssi 12V | 5443 kgf

4.129,00  sis. ALV

Yksikkö: KPL

Tuotetunnus: 104420

Sähkövinssi 12V Warn Series G2 12 DC 5443 kgf sopivat ihanteellisesti pelastajille, hinausajoneuvoihin ja muihin tarkoituksiin, jossa sähkövinssi on paras vaihtoehto. Uuden tason suorituskyvyn, kestävyyden ja tehokkuuden ansiosta työt sujuvat nopeasti ja luotettavasti, kerran toisensa jälkeen.

Varastossa (nopea toimitus)

Kuvaus

Warn Series G2 12 DC 12V

SG2 12-A-E12V-10DL-WR00-MC PN 104420 Electric 12V

Sähkövinssi 12V Warn Series G2 12 DC 5443 kgf sopivat ihanteellisesti pelastajille, hinausajoneuvoihin ja muihin tarkoituksiin, jossa sähkövinssi on paras vaihtoehto. Uuden tason suorituskyvyn, kestävyyden ja tehokkuuden ansiosta työt sujuvat nopeasti ja luotettavasti, kerran toisensa jälkeen.

Sähkövinssi 12V Warn Series G2 12 DC 5443 kgf on uusinta uutta WARN Industrialin planeettavaihdevinssien mallistossa. Uudet moduulirakenteet, parannetut suoritustasot ja kestävyys – parempi kuin koskaan – ovat ominaisuuksia, joiden ansiosta työt sujuvat. Tämän vinssin kapasiteetti on 5443 kgf (12.000 lbs.) monina erilaisina konfiguraatioina. Spekseistä riippumatta nämä vinssit voivat olla kovimpia koskaan värväämiäsi työntekijöitä.

Series G2 DC vinssien keskeiset ominaisuudet

  • Uudelleen suunnitellut rummunkannattimet ovat vahvemmat kuin koskaan. Uusi luja rakenne suojaa valua särkymiseltä, ja ruostumatonta terästä olevat kiinnittimet toimivat murtopultteina, joten jos sidetanko sattuu murtumaan, korjaus käy helposti ja nopeasti.
  • Uuden rakenteen ansiosta kytkimen kiinnitys on erittäin kestävä. Vapaakytkimen uusi 90 asteen liike mahdollistaa kytkimen helpomman etäkäytön.
  • Tehokas jarru pystyy kannattamaan vinssin koko nimelliskuorman ja toimii ehdottoman varmasti.
  • Kuulalaakereiden rakenteen ja lentokonelaatuisten erittäin alhaisissa lämpötiloissa toimivien voiteluaineiden ansiosta rumpu pyörii kevyesti kovimmallakin pakkasella, minkä ansiosta vinssejä on helpompi käyttää.
  • Helppo käyttää, yksinkertainen huoltaa. Neljään asentoon asennettava moottorit ovat nopeita ja tehokkaita. Mikä tarkoittaa vähemmän käyttöaikaa ja enemmän työaikaa.
  • Kestävä viimeistely suojaa korroosiolta.
  • Monilta osin parannetun tiivistyksen ansiosta vinssien kotelointitaso on IP-68 / IP69K. Vesitiiviyden ansiosta vinssit ovat luotettavia ja kestävät pitkään kaikenlaisissa olosuhteissa.
  • Täysin uusi planeettavaihteisto antaa nopeaa, äänetöntä ja luotettavaa vetovoimaa. Melu- ja tärinätasot ovat jopa 65 % entistä alhaisemmat, joten vinssien käyttö on mukavampaa.
  • Teollisuustason etäohjaus toimii luotettavasti vuodesta toiseen. Suunniteltu täyttämään tiukat suorituskykyvaatimukset.

Lisätiedot

Tuotteen luokitus

Tuoteryhmä

Vinssimalli

Tuoteperhe

Series G2

Soveltuvuus

Erikoisajoneuvot, Hinausautot, Lavetit, Pelastusajoneuvot, Rakennus- ja kaivoskoneet, Sotilasajoneuvot

Mekaaninen

Nimelliskapasiteetti

5443 kgf (12000 lbs)

Vaihteisto

Täysmetallinen 3-vaiheinen planeettapyörästö

Välityssuhde

321:1

Kytkin (vapaalle kytkentä)

Manuaalinen kehävaihde, Manuaalisesti käytettävä vipu

Jarru

Automaattinen, Levyjarru

Köysirumpu

Halkaisija 102 mm, Leveys 253 mm, Terästä

Köysi

Tilattava erikseen

Köydenohjain

Tilattava erikseen

Tekninen

Moottori

12V DC Series Wound

Nopeus Max. kuormalla

1.2 m/min

Nopeus 0-kuormalla

5.7 m/min

Sähkövirta max. kuormalla

423 A

Sähkövirta 0-kuormalla

84 A

Ohjaus

Albright kontaktoriohjaus

Kauko-ohjaus

Johdollinen kauko-ohjain 10 m

Akkusuositus

650 CCA (Cold Cranking Amps)

Akkukaapelit

Ei sisälly toimitukseen

Rakenne

Leveys

669 mm

Korkeus

284 mm

Syvyys

214 mm

Asennuspultti

M12 x 1.75

Asennuspulttien sijoitus

Useita asennusvaihtoehtoja

Kestävyys ja ympäristö

Suolasumukestävyys

408 h per ASTM G154

IP-luokitus

IP68, IP69K, kestää upotuksen ja painepesun, Täysin vesitiivis ja pölytiivis

Sertifikaatit

2006/42/EC-ENISO12100:2010, 2011/65/EU-EN63000:2018, 2014/30/EU-EN50498:2010, CISPR25, EN 14492-1:2006, EN60529:1992+A2:2013, ISO7637-2:2011, SAEJ706

Yleiset tuotetiedot

Valmistusmaa

US

Takuu

1 vuotta

Yksikkö

KPL

Rahdituspaino

50,4

Seuraavat taulukot sisältävät ohjeellisia arvoja, jotka voivat vaihdella ympäristön lämpötilan ja käytettävissä olevan järjestelmän jännitteen mukaan.

Vaijerikerroksittain
Kerros Voima Nopeus
lbs kgf kN m/min
1 12000 5443 53,4 5,7
2 10024 4547 44,6 6,2
3 8606 3904 38,3 6,8
4 7540 3420 33,5 7,8
Vinssin suurin vetovoima (nimellinen) saavutetaan rummun ensimmäisellä vaijerikerroksella.
Vaijerin ensimmäinen kerros
Voima Virta Nopeus Käyttöjaksot
lbs kgf A m/min min/10min
0 0 83 5,7 3:00
2000 907 159 3,2 2:00
4000 1814 216 2,3 1:20
6000 2722 270 1,9 1:00
8000 3629 326 1,6 0:40
10000 4536 382 1,2 0:25
12000 5443 423 1,2 0:20
Taulukon arvot on ilmoitettu vaijerin ensimmäisellä kerroksella.
Vaijerikapasiteetti (m)
Kerros Vaijerin Ø
9,5 mm 11 mm 13 mm
1 7,6 7,0 6,1
2 16,5 15,5 13,7
3 26,8 25,6 22,9
4 38,1 36,9
Rummulle mahtuva kumulatiivinen vaijerinkapasiteetti metreinä vaijerin halkaisijan mukaan.

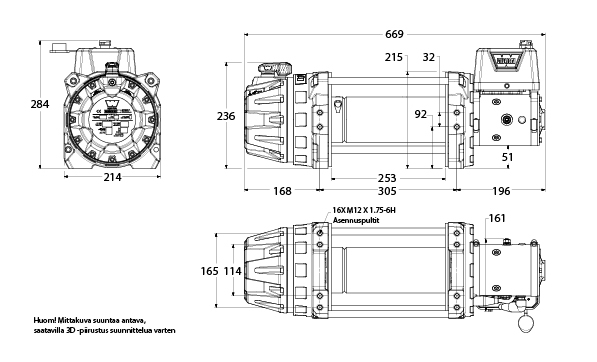

Alla oleva 2D kuva on suuntaa antava, mitoissa saattaa olla eroja todelliseen tuotteeseen.
Warn Series G2 12 DC 12V sähkövinssin mittakuva
Saatavana myös 3D malli stp tiedostona. Ota yhteyttä!
