Hydraulivinssi Warn Series G2 12 Hy 5443 kgf
3.679,00 € inc. VAT
Hinta sis. ALV 25,5%
Yksikkö: KPL
Tuotetunnus: 105440
Hydraulivinssi WARN Series G2 12 Hy on uusinta uutta WARN Industrialin planeettavaihdevinssien mallistossa. Uudet moduulirakenteet, parannetut suoritustasot ja kestävyys – parempi kuin koskaan – ovat ominaisuuksia, joiden ansiosta työt sujuvat. Tämän vinssin kapasiteetti on 5443 kgf (12000 lbs.) monina erilaisina konfiguraatioina. Spekseistä riippumatta tämä vinssi voi olla kovin koskaan värväämiäsi työntekijä.
20 varastossa
Kuvaus
Warn Series G2 12 Hy
| SG2 12-A-4.0H-10DL-WR00-MC | PN 105440 | Hydraulic 4.0ci |
Etsitkö luotettavaa ja tehokasta hydraulivinssiä? Tutustu Warn Series G2 12 Hy -hydraulivinssiin, joka tarjoaa erinomaisen suorituskyvyn vaativiin vetotehtäviin. Warn Series G2 12 hydraulivinssi on suunniteltu huippuluokan tekniikalla ja kestävillä materiaaleilla, mikä tekee siitä ihanteellisen valinnan vaativiin olosuhteisiin.
Hydraulivinssi Warn Series G2 12 Hy tarjoaa luotettavan voiman ja hallinnan, joka on välttämätön vaativissa vetotehtävissä. Sen kestävä rakenne takaa pitkän käyttöiän ja vähentää huoltotarvetta. Lisäksi se on suunniteltu helposti integroitavaksi erilaisiin järjestelmiin, mikä tekee siitä monipuolisen ratkaisun erilaisiin sovelluksiin.
Korkea suorituskyky, kestävyys ja helppo integroitavuus tekevät Warn Series G2 12 Hy -hydraulivinturista ihanteellisen valinnan niille, jotka tarvitsevat luotettavan ja tehokkaan vetoratkaisun. Ota yhteyttä ja hanki Warn Series G2 12 -hydraulivinssi, joka vastaa tarpeisiisi ja ylittää odotuksesi.
Ominaisuudet ja edut
- Uudelleen suunnitellut rummunkannattimet ovat vahvemmat kuin koskaan. Uusi luja rakenne suojaa valua särkymiseltä, ja ruostumatonta terästä olevat kiinnittimet toimivat murtopultteina, joten jos sidetanko sattuu murtumaan, korjaus käy helposti ja nopeasti.

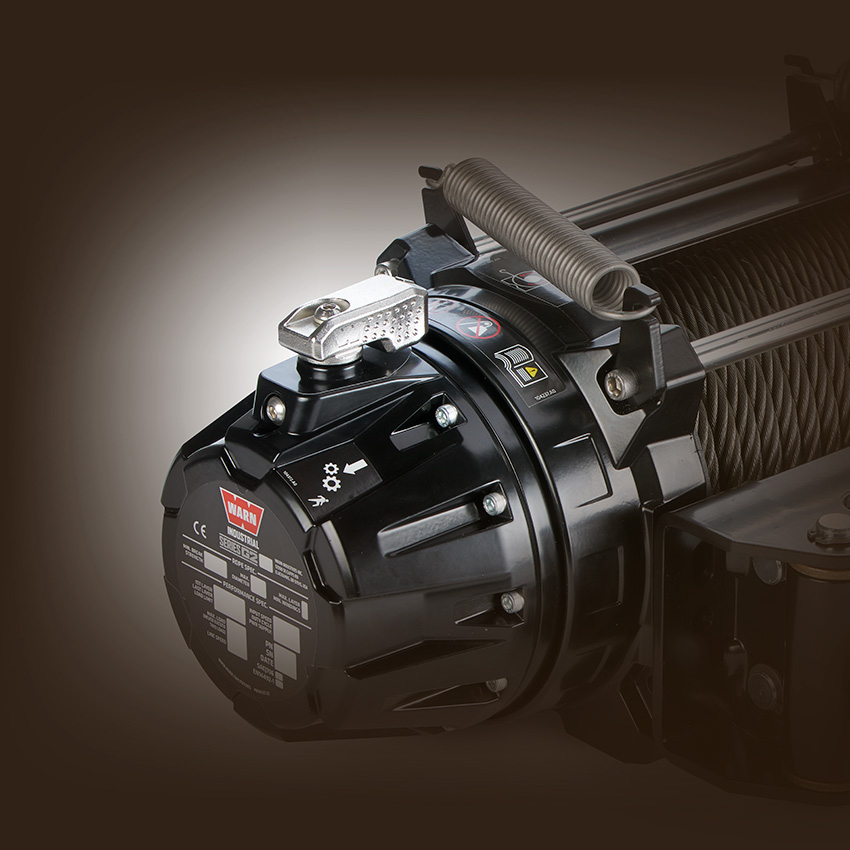

- Uuden rakenteen ansiosta kytkimen kiinnitys on erittäin kestävä. Vapaakytkimen uusi 90 asteen liike mahdollistaa kytkimen helpomman etäkäytön.
- Tehokas jarru pystyy kannattamaan vinssin koko nimelliskuorman ja toimii ehdottoman varmasti.
- Kuulalaakereiden rakenteen ja lentokonelaatuisten erittäin alhaisissa lämpötiloissa toimivien voiteluaineiden ansiosta rumpu pyörii kevyesti kovimmallakin pakkasella, minkä ansiosta vinssejä on helpompi käyttää.

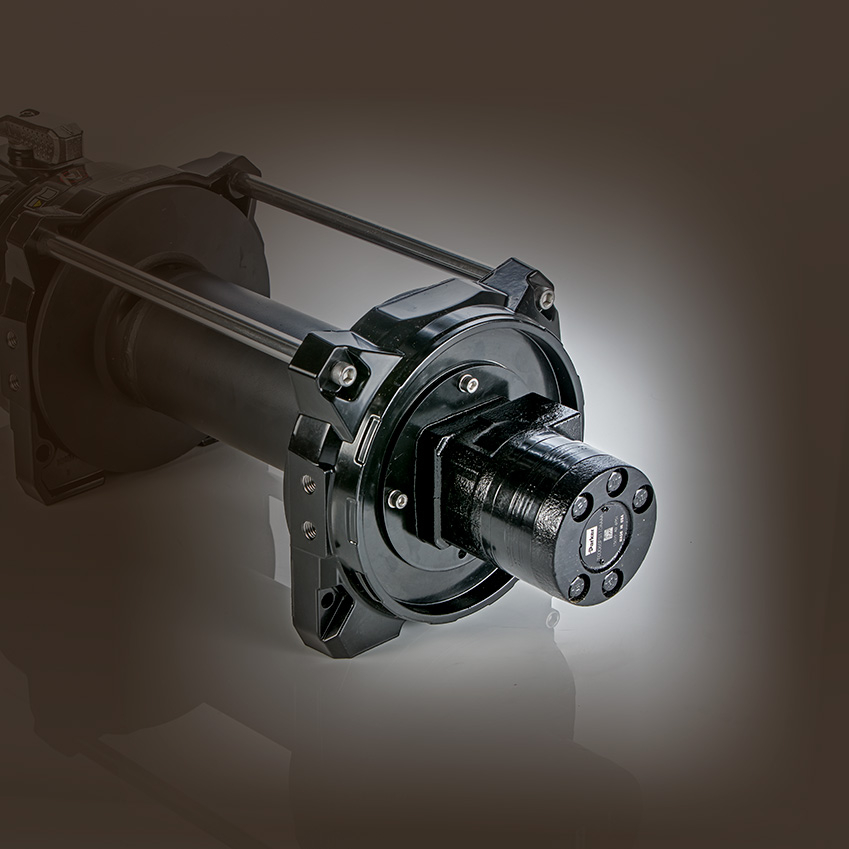

- Helppo käyttää, helppo huoltaa, neljään asentoon asennettavat hydraulimoottorit ovat nopeita, tehokkaita, mikä tarkoittaa vähemmän huolto- ja työaikaa.
- Kestävä viimeistely suojaa korroosiolta.
- Monilta osin parannetun tiivistyksen ansiosta vinssien kotelointitaso on IP-68 / IP69K. Vesitiiviyden ansiosta vinssit ovat luotettavia ja kestävät pitkään kaikenlaisissa olosuhteissa.
Lisätiedot
| Tuoteryhmä | |
|---|---|
| Vinssisarja | |
| Valmistusmaa | US |
| Yksikkö | KPL |
| Nimelliskapasiteetti | 5443 kgf (12000 lbs) |
| Pakkaustyyppi | Kartonki |
Rahdituspaino |
45 |
| Mitat | 69x43x33 |
| Takuu | 1 vuotta |
| Vinssimalli |
| Nimellinen vetovoima: | 53,3 kN (5443 kgf, 12000 lbs) |
| Moottori: | Hydrauli 4.0 ci |
| Rummun halkaisija: | 101,6 mm |
| Rummun laipan halkaisija: | 209,3 mm |
| Rummun leveys: | 252,7 mm |
| Max. köyden halkaisija: | 13 mm |
| Vähimmäis vaijerin murtolujuus: | 90,7 kN (9253 kgf) |
| Suurin sallittu köysikerrosten määrä: | 4 (Ø 11 mm köydellä) |
| Vaihteisto: | Planeettavaihteisto |
| Vaihteiston välityssuhde: | 36:1 |
| Asennuspulttien koko: | M12 X 1.75 luokka 8.8 |
| Asennuspulttien momentti: | 63-69 Nm |
| Käyttöjaksot: | 81,1 m per SAE J706 Sec. 6.2 |
| Rahdituspaino: | 38,7 kg |
| Jarru: | Automaattinen levyjarru per SAE J706 Sec. 4.2 |
| Tiivistysluokka: | IP68 / IP69K |
| UV luokitus: | 1200 kJ/m^2 per ASTM G154 |
| Korroosionkestävyys: | 408 h per ASTM B117 |
| Käyttölämpötila: | -40°C – 70°C |
| Melutaso: | 85,5 dB |
Lisävarusteet
Series G2 -vinssit edustavat aivan uutta modulaarisen suunnittelun, räätälöinnin ja monipuolisuuden tasoa, riippumatta sovelluksesta. Lue lisää saatavilla olevista lisävarusteista ja vaihtoehdoista.
Standardien mukaisuus
- 2006/42/EC – EN ISO 12100:2010
- EN 60529:1992+A2:2013
- EN 14492-1:2006*
- EU – EN 50498:2010
- ISO 7637-2:2011
- CISPR 25
- 2011/65/EU – EN 63000:2018
- Täyttää myös SAE J706 vaatimukset
* Täyttää poikkeuksia lukuun ottamatta
Seuraavat taulukot sisältävät ohjeellisia arvoja, jotka voivat vaihdella mm. ympäristön lämpötilan mukaan.
| Kerros | Voima | Nopeus | |||
|---|---|---|---|---|---|
| 38 l/min | 57 l/min | ||||
| lbs | kgf | kN | m/min | m/min | |
| 1 | 12000 | 5443 | 53,4 | 5,9 | 9,4 |
| 2 | 10024 | 4547 | 44,6 | 7,2 | 11,2 |
| 3 | 8606 | 3904 | 38,3 | 8,3 | 13,0 |
| 4 | 7540 | 3420 | 33,5 | 9,4 | 14,8 |
| Voima | Paineen pudotus | ||||
|---|---|---|---|---|---|
| 38 l/min | 57 l/min | ||||
| lbs | kgf | psi | bar | psi | bar |
| 0 | 0 | 214 | 14,8 | 441 | 30,4 |
| 2000 | 907 | 578 | 39,9 | 732 | 50,5 |
| 4000 | 1814 | 942 | 64,9 | 1052 | 72,6 |
| 6000 | 2722 | 1306 | 90,0 | 1392 | 96,0 |
| 8000 | 3629 | 1669 | 115,1 | 1754 | 120,9 |
| 10000 | 4536 | 2033 | 140,2 | 2125 | 146,5 |
| 12000 | 5443 | 2397 | 165,3 | 2526 | 174,1 |
| Kerros | Vaijerin Ø | ||
|---|---|---|---|
| 9,5 mm | 11 mm | 13 mm | |
| 1 | 7,6 | 7,0 | 6,1 |
| 2 | 16,5 | 15,5 | 13,7 |
| 3 | 26,8 | 25,6 | 22,9 |
| 4 | 38,1 | 36,9 | – |
| Max. järjestelmäpaine: | 2500 psi | 172 bar |
| Max. moottorin paineen pudotus: | 2398 psi | 165,3 bar |
| Max. järjestelmän tuotto: | 15 GPM | 57 l/min |
| Max. pyörimisnopeus: | 946 | RPM |
| Ohjausventtiilin tyyppi: | 3 -asentoinen, 4 -tie, keskiasento suljettu, jousipalautus, ei sis. toimitukseen | |

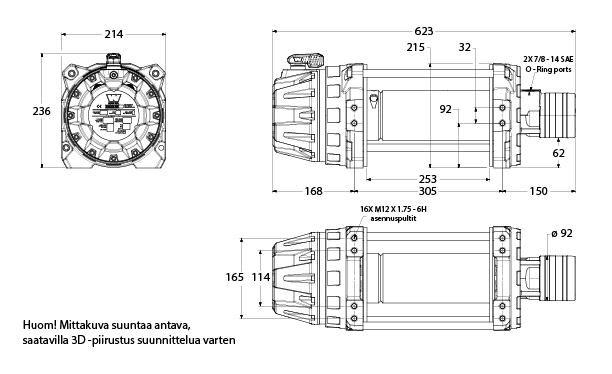

Alla oleva 2D kuva on suuntaa antava, mitoissa saattaa olla eroja todelliseen tuotteeseen.
Saatavana myös 3D malli stp tiedostona. Ota yhteyttä!
