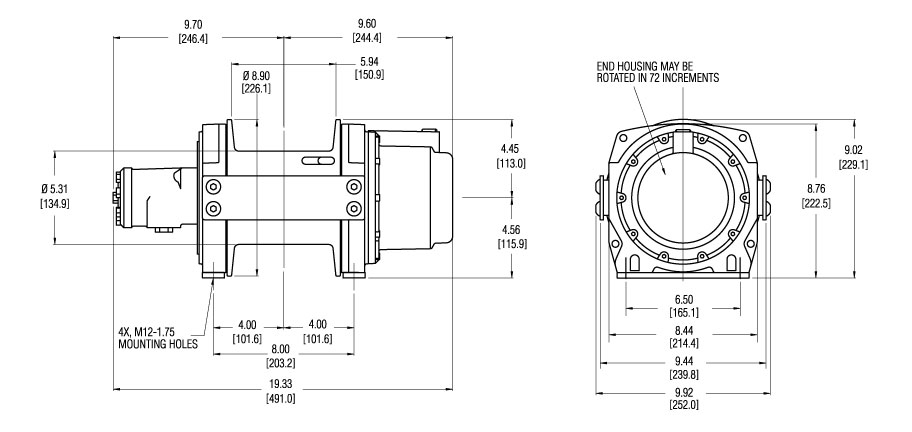

36949 NOSTOVINSSI WARN HY3000LF 1364KG mittakuva

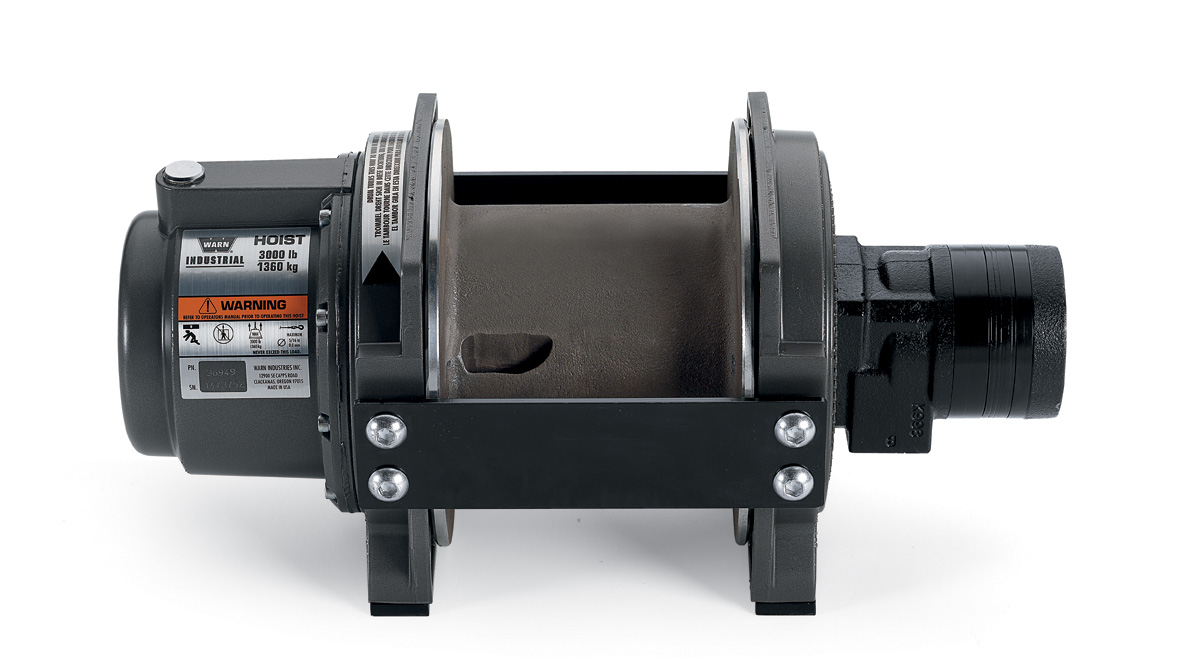

Warn HY3000-LF hydraulivinssi – 1364 kgf nostoon – ei vaijeria

3.359,00 €

Hinta sis. ALV 24%

Yksikkö: KPL

Tuotetunnus: 36949

Hydraulinen nosturi 1361 kgf nostoteholla

Warn HY3000 nosturi on yhdistelmä tehokaasta hydraulimoottorista ja
luotettavasta koko metallisesta 2-vaiheisesta planeettavaihteistosta.Kestovoideltu
vaihteisto merkitsee vuosiksi huoltovapaata käyttöä. Kaikki Warn
nosturit sisältävät automaattisen kuormanpitojarrun joka pitää täyden
kuorman. Kestävä jauhemaalattu viimeistely suojaa nosturia korroosiota
vastaan ja näyttää hyvälle. HY3000 nosturissa on laaja runko alumiinisella
rummulla johon mahtuu pitkä vaijeri.

2 varastossa

Kuvaus

  • Laaja alumiininen rumpu mahdollistaa pitkän vaijerin.
  • Tehokas hydraulimoottori jykevällä tiivistyksellä.
  • Lujatekoinen 2-vaiheinen planeettapyrästö.
  • Kestovoideltu huoltovapaa vaiheteisto.
  • Automaattinen kartiojarru, pitää nimelliskuorman.
  • Valmistettu USA:ssa

LISÄTIETOJA HY3000
Nostokyky: 1361kgf (3000lbf)
Moottori: Hydrauli 50 cc (3.0 ci)
Vaihteisto: 2-Vaiheinen planeettapyörästö
Välityssuhde: 21:1
Jarru: Levyjarru
Rummun ø: 135mm
Rummun laipan ø: 226mm
Rummun leveys: 151mm
Köysi: Max. Ø8mm, tilattava erikseen
Tiivistys: IP65 luokitus
Paino: 31,8 kg
Max. järjestelmäpaine: 134 bar (1950 psi)
Max. paineenpudotus 134 bar (1065 psi)
Max tuotto: 38 l/min
Moottorin hydrauliliitännät: 2x SAE-O 7/8” -14 M
Ohjausventtiili: 3-asentoinen, 4 -tie, keskiasento suljettu, jousi
palautus, ei sis. toimitukseen
Vaatimusten mukaisuus: CE Machinery Directive 98/37/EC and 2006/42/
EC2. – ASME B30.5

Toimintakuvaus (vaijerin ensimmäinen kerros)

Nostovoima
kgf

Paine
19 l/min
psi (bar)

Paine
38 l/min
psi (bar)

Käyttöjaksot
min/10 min
0 95 (6,6) 200 (13,8) 5,0
272 500 (34,5) 500 (34,5) 3,4
544 600 (41,4) 850 (58,6) 2,5
816 900 (62,1) 1200 (82,7) 2,1
1089 1200 (82,7) 1500 (103,4) 1,7
1361 1550 (106,9) 1950 (134,5) 1,5

Toimintakuvaus vaijerikerroksittain

Vaijerikerros

Kuormitus
kgf (kN)

Nopeus
m/min

Kapasiteetti
m
1 1361 (13,3) 13,1 7,6
2 1225 (12,0) 14,0 16,5
3 1113 (10,9) 15,8 25,9
4 1021 (10,0) 17,1 36,3

Lisätiedot

Yksikkö

KPL
Valmistusmaa

US
Pakkaus

Kartonki
Rahdituspaino

3,2
Pakkauksen mitat

72x32x29
Nimelliskapasiteetti

Tiivistys

IP65
Standardienmukaisuus

CE Machine Directive 98/37/EC and 2006/42/EC; ASME B30.5
Takuu

1 vuosi
Välityssuhde

21:1
